自製xObject元件

元件類型說明

1. 非參數化的設備型元件：無須自動縮放大小的設備相關元件
2. 參數化的配件型元件：附在管、風管與電纜架等需要配合管徑大小縮放的元件

元件建置步驟說明

1. 非參數化的設備型元件

Step 1: 選擇適合的樣板

若是欲建置元件的放置方式是屬於貼牆的元件，建議可以選用Metric Generic Model face based，若是元件放置方式屬於貼地的元件，則可以選用Metric Generic Model floor based。

Step 2: 確認專案單位

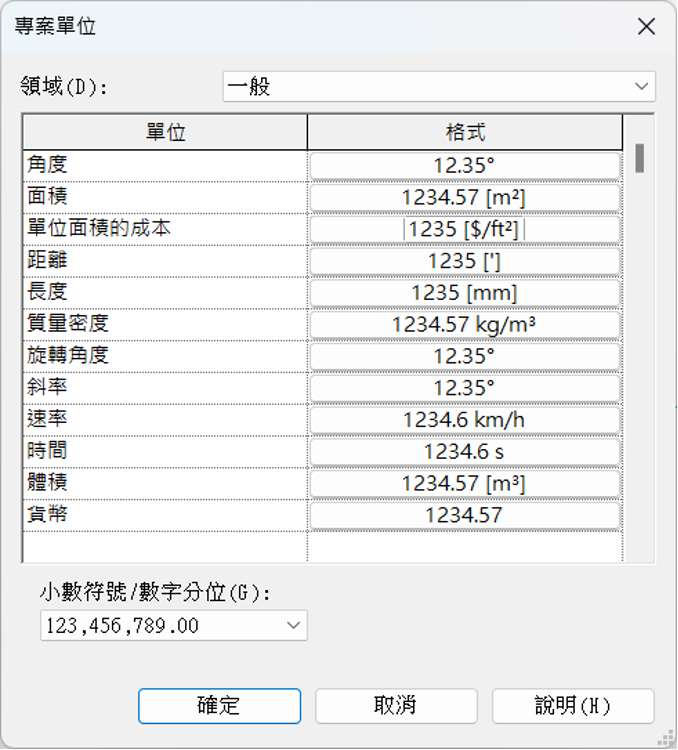

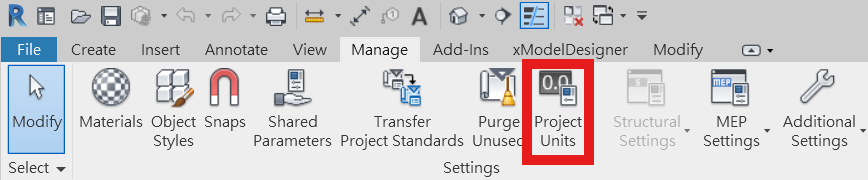

點選「管理」頁籤中的專案單位，確認目前族群使用的單位和參考型錄提供的單位是否相符。

Step 3: 依Revit提供的功能建置元件的外觀

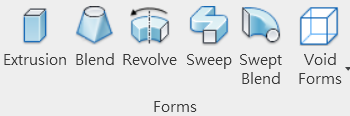

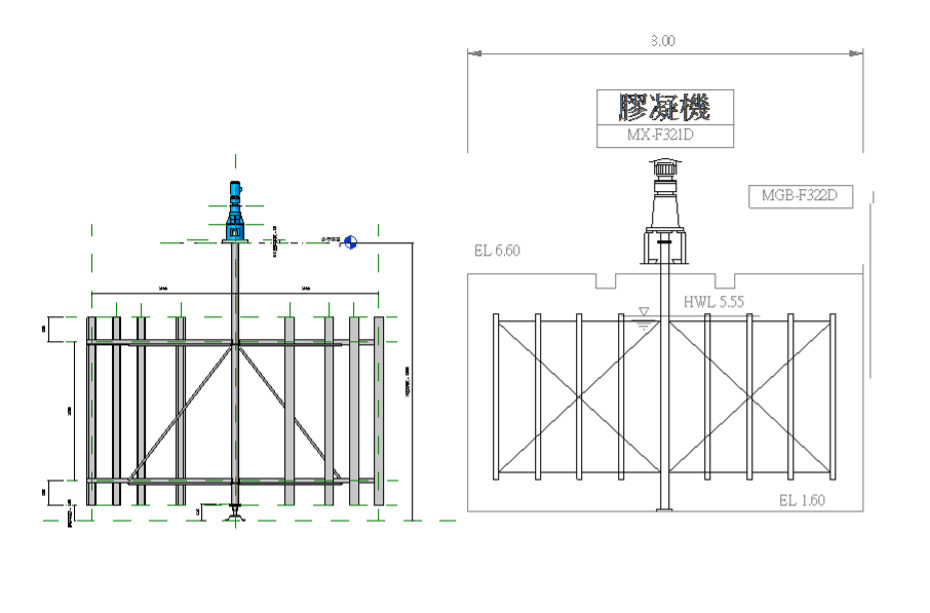

使用「建立」頁籤中的塑型工具：擠出、混成、迴轉、掃掠、掃掠混成、空心形成等功能，建置符合型錄的元件外觀。建置元件時，可以匯入參考用的CAD檔或是圖片檔，降低建置的程度。

Step 4: 設定元件的材質

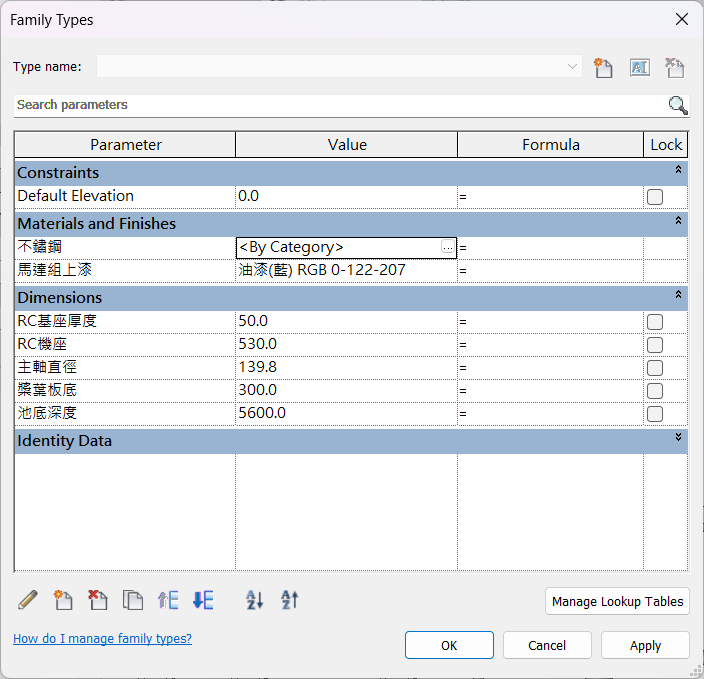

依照型錄提供的材料資訊，新增材質於相對應的元件模型上，藉此在BIM模型中呈現更貼近現況的樣貌。

1. 首先，點選欲上彩的元件輪廓，再至左側的性質視窗，找到材質欄位並點選末端的小方框，呼叫材質性質視窗

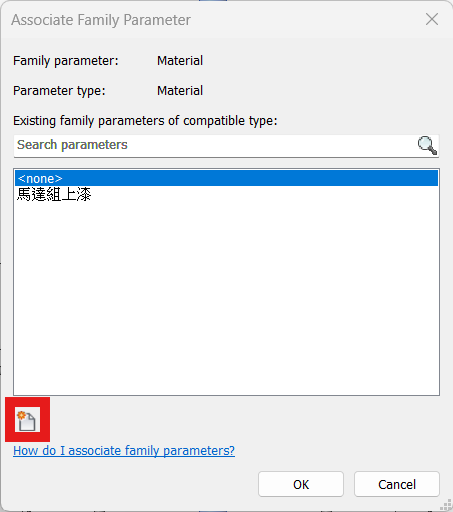

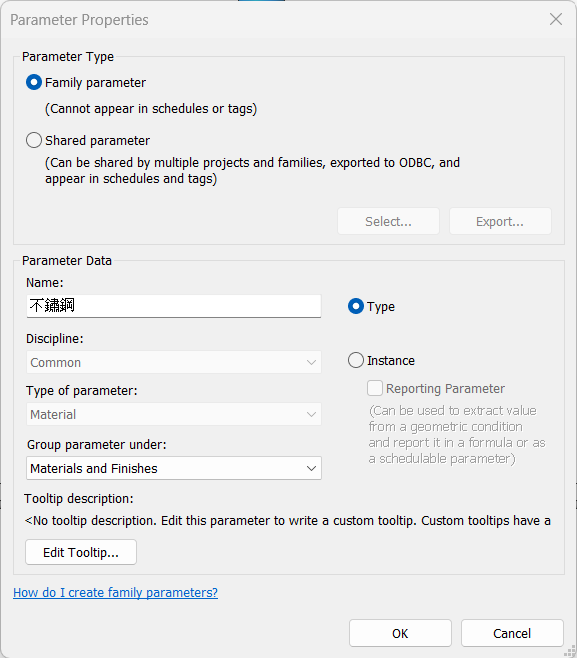

2. 查看該視窗中顯示的材質名稱是否符合需求，若缺少適合的選項，則可以點及下方的新增按鈕，自行新增符合需求的材質名稱

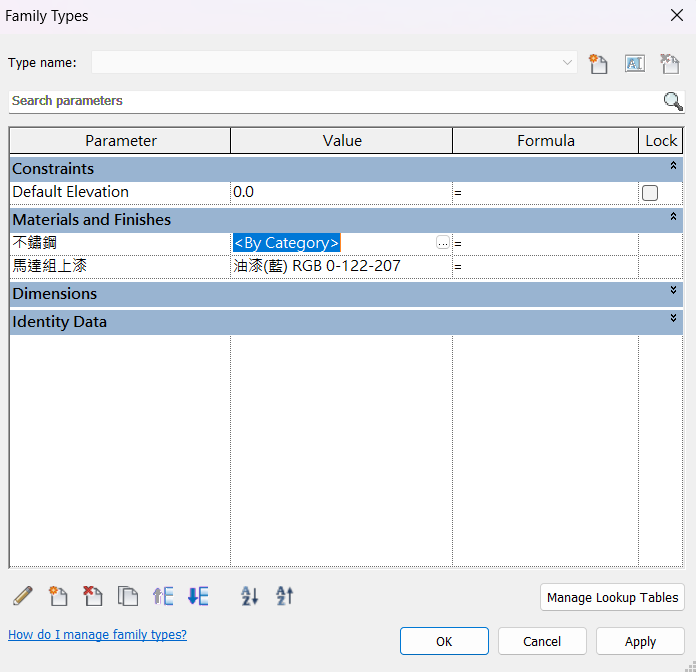

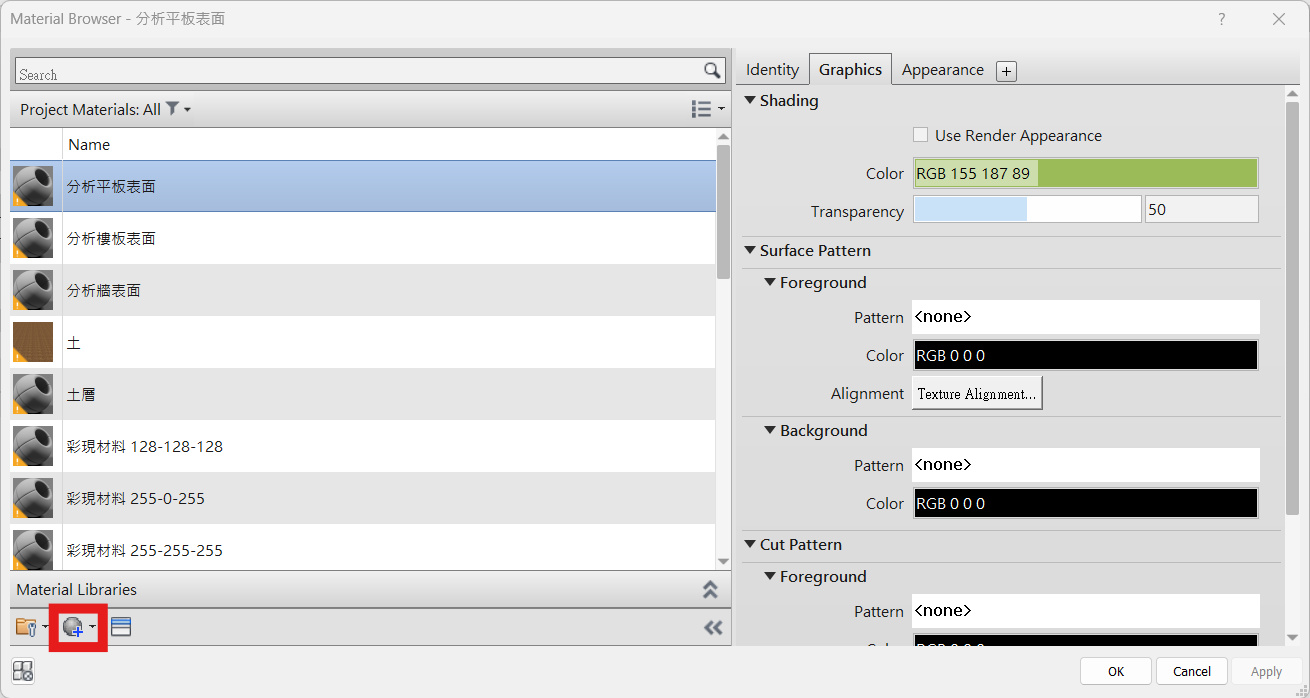

3. 新增材質名稱後，點擊類型，找到剛剛新增的材質，並點擊欄位末端的「…」，呼叫材料瀏覽器視窗


4. 點擊視窗下方的新增鍵，新建符合的材質名稱

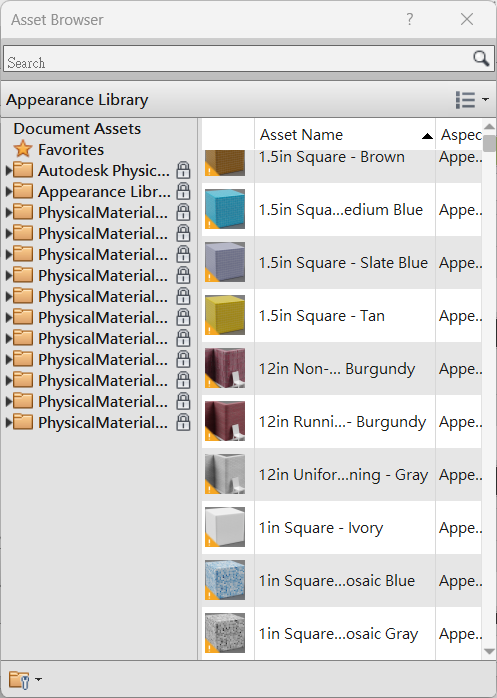

5. 完成後再點擊右側的資產瀏覽器，呼叫材質清單，並選擇合適的材質

Step 5: 新增管接點

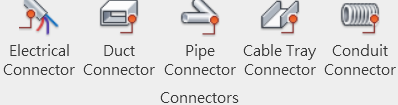

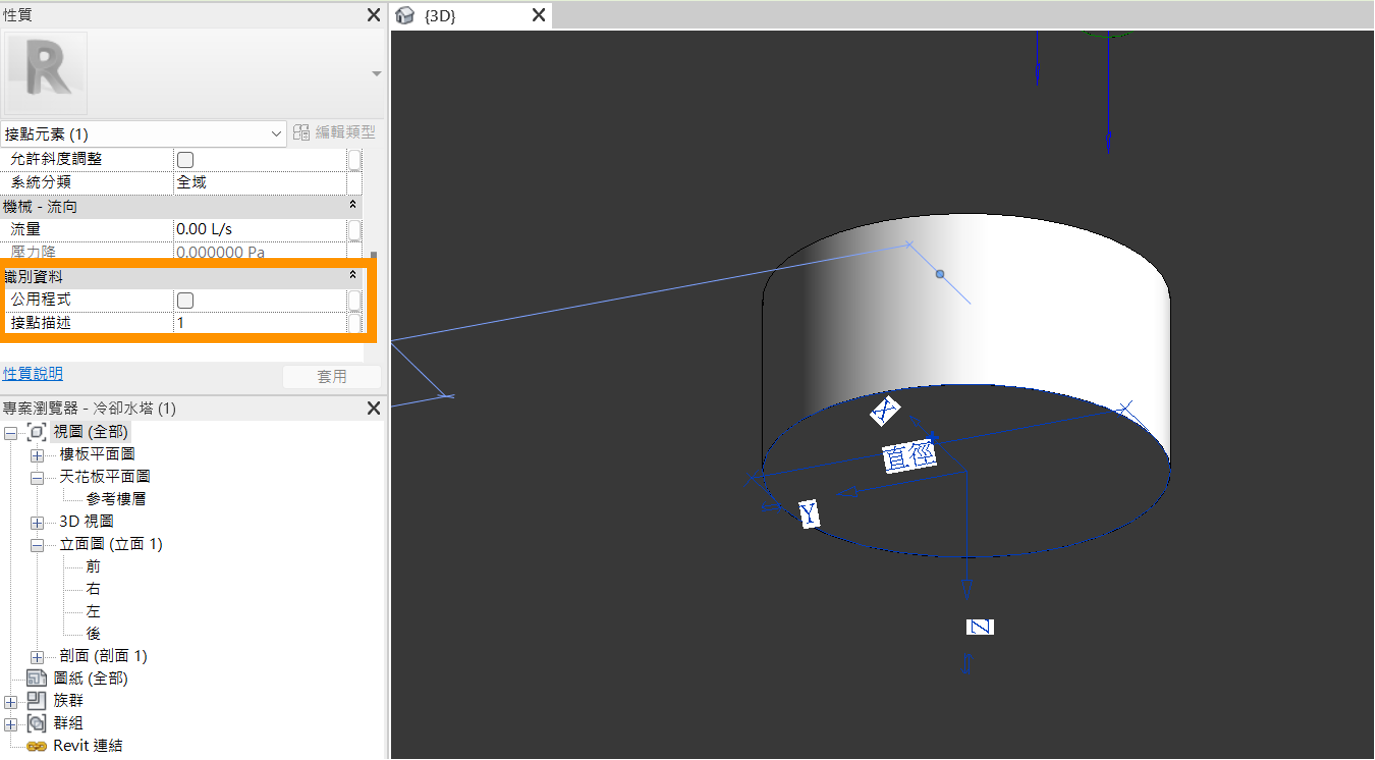

若是該設備有需要銜接管線的需求，點選「建立」頁籤中的接點功能，新增接點元素於銜接管線的平面處，接點元素的系統分類選擇「全域」，並於接點元素的接點描述欄位中，依序從1開始填入連接點ID，並可加入底線 _ ，接續填入管接點的用途或其他說明，如：「1_回水」。若是該管接點並沒有明確的用途，也可以只填ID，如：「1」。

Step 6: 設定族群品類與參數

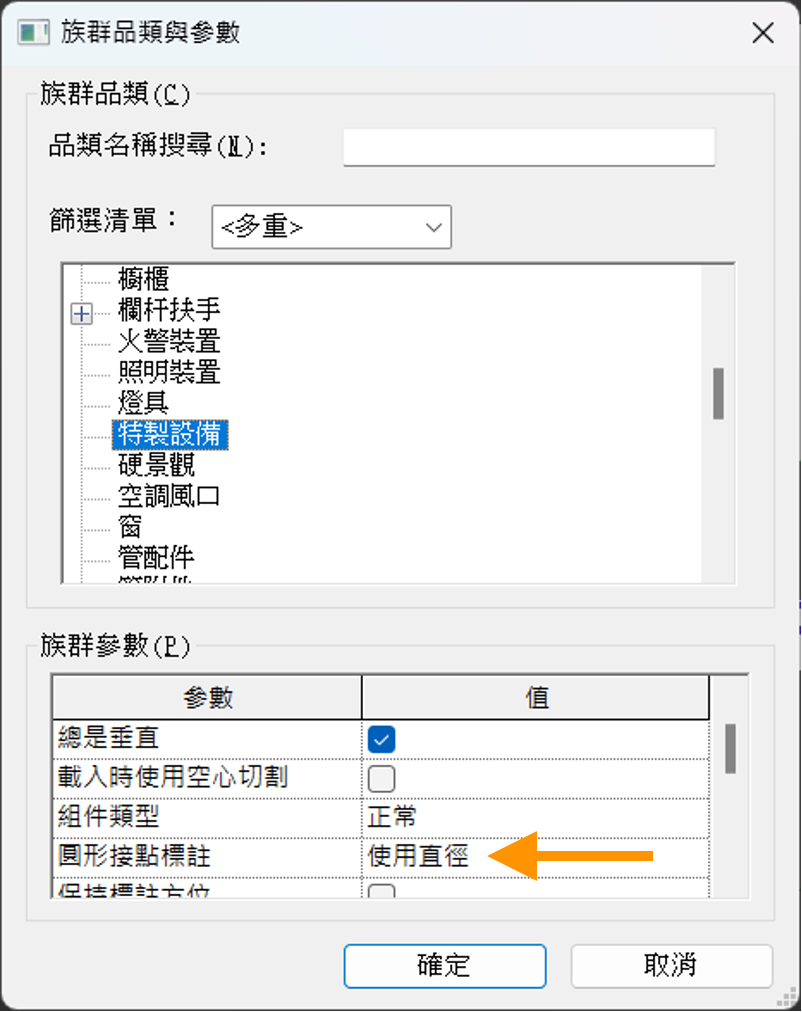

設定符合元件的系統分類，若該元件附有管接點，圓形接點標註需選擇「使用直徑」。

完成後，儲存成元件檔(.rfa)後，就可以至xModelDesigner執行上傳元件的功能。

2. 參數化的設備型元件

Step 1: 建立元件參數表

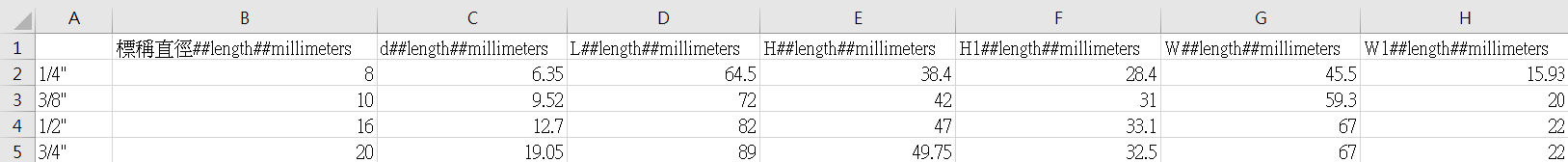

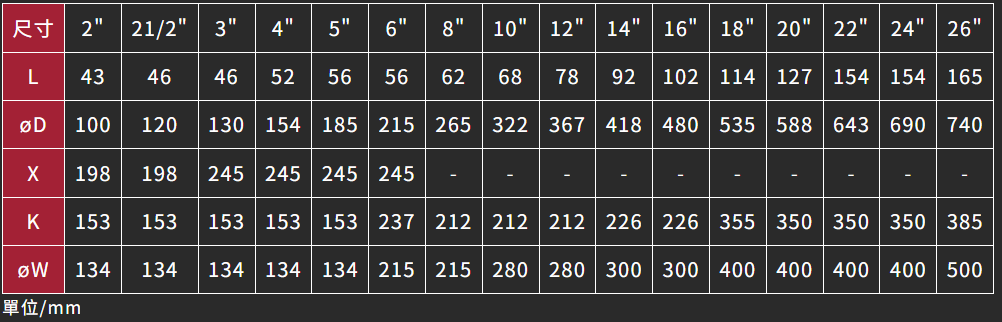

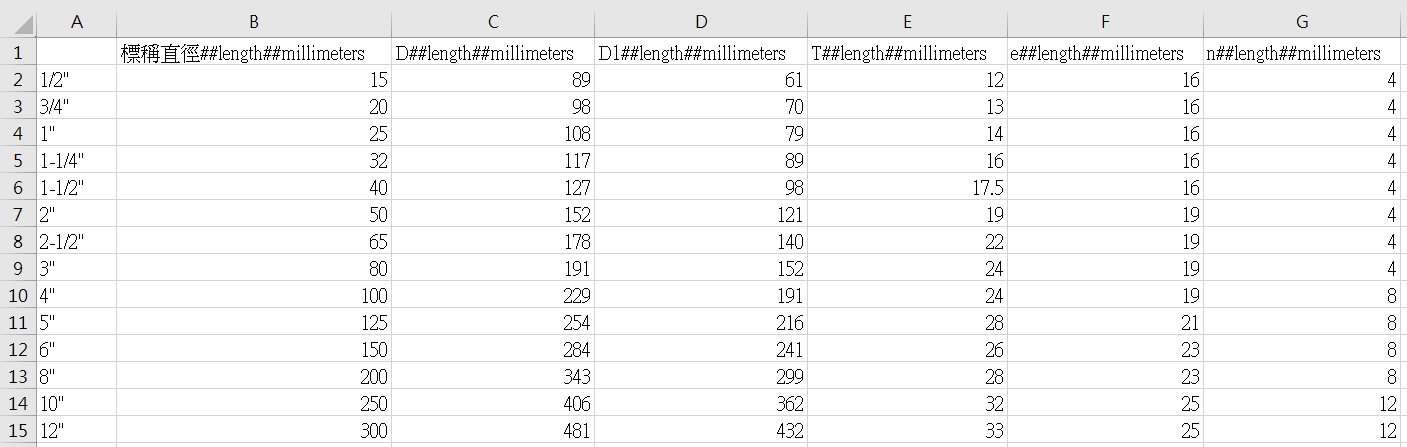

開啟EXCEL表單，將參考型錄提供的尺寸於B1欄位開始水平向填入，新增的格式為尺寸名稱##參數類型##單位，以下方型錄為例，若要填入L的值，我們須於第一欄填入：L##length##millimeters，並將型錄提供之數值依序填入對應的下方欄位中，最後儲存成CSV格式。

Step 2: 選擇適合的樣板

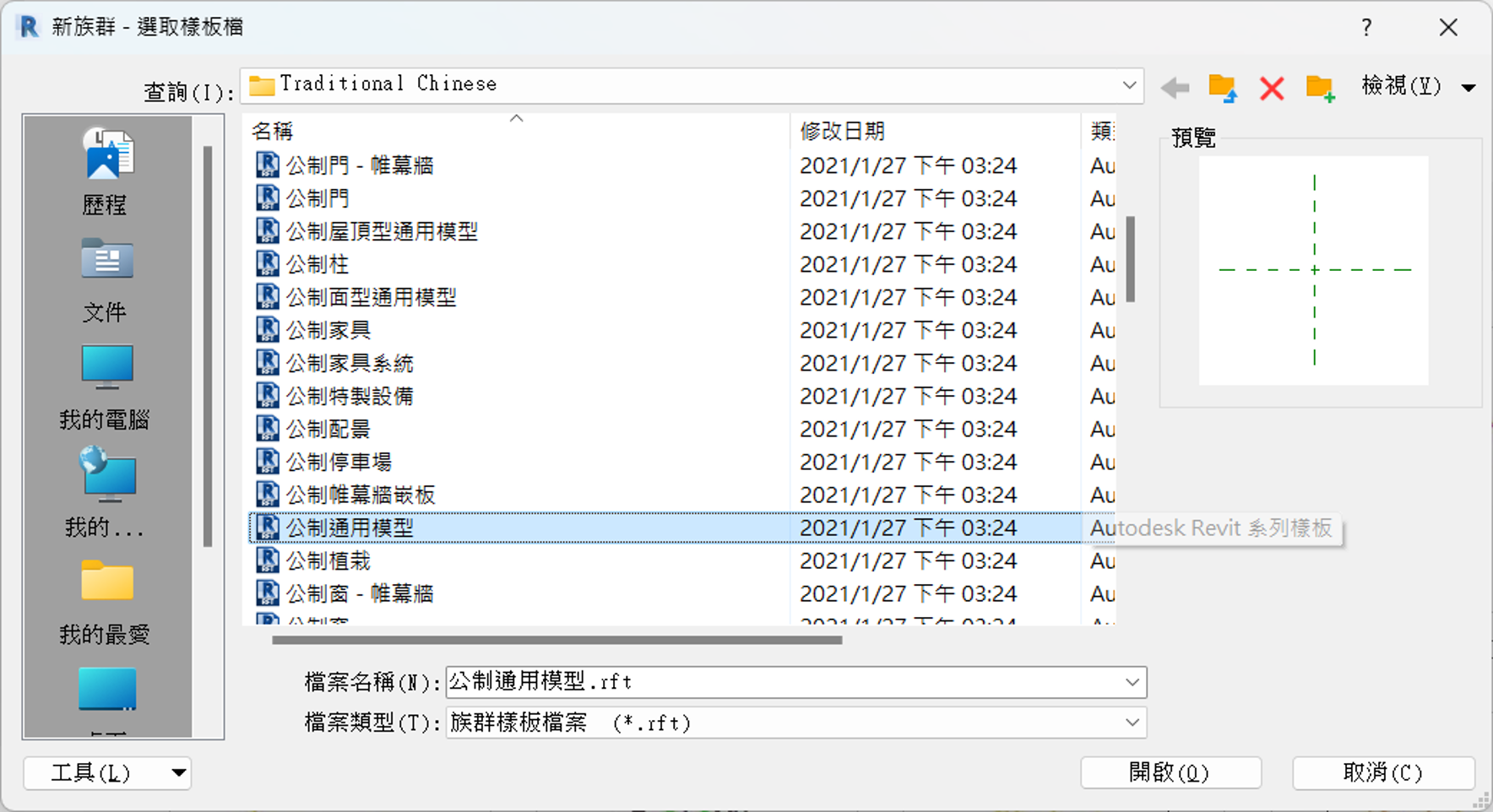

管配件類型的元件並沒有局限放置於牆面或樓版面上的要求，因此建議可以選用Metric Generic Model樣板建置元件。

Step 3: 確認專案單位

點選「管理」頁籤中的專案單位，確認目前族群使用的單位和參考型錄提供的單位是否相符。

Step 4: 依Revit提供的功能建置元件的外觀

使用「建立」頁籤中的塑型工具：擠出、混成、迴轉、掃掠、掃掠混成、空心形成等功能，建置符合型錄的元件外觀。

Step 5: 新增參數

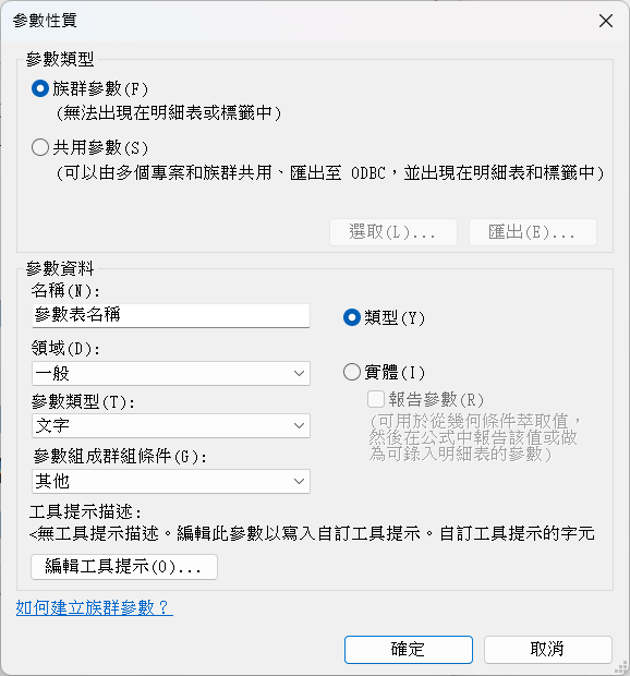

1. 新增參考用的「參數表名稱」的參數

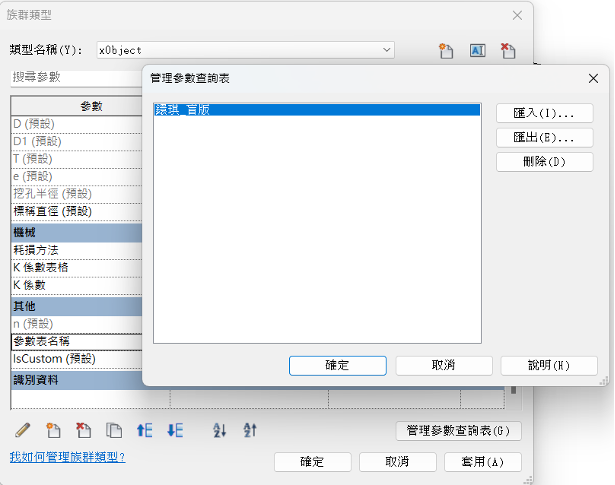

2. 點擊視窗下方的「管理參數查詢表」，匯入一開始新建的CSV檔案，作為後續元件自動存取變徑的尺寸

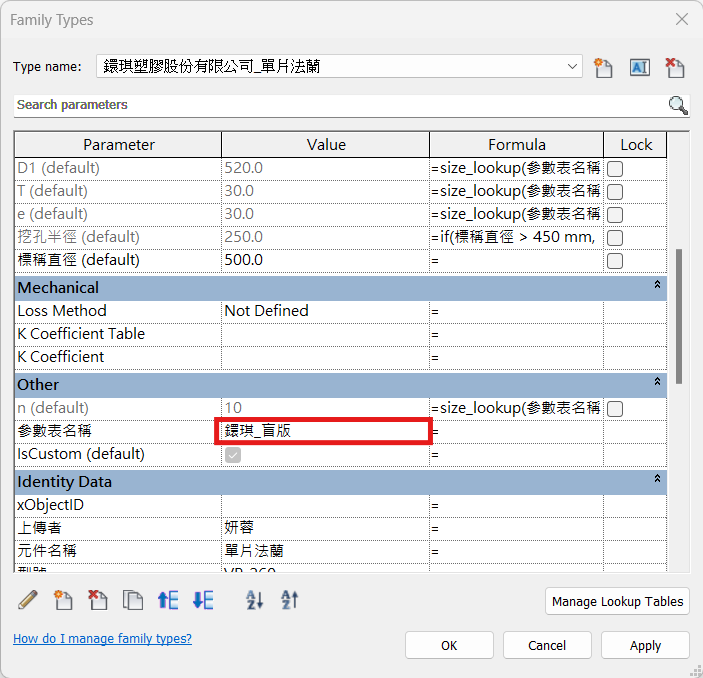

3. 於參數表的欄位輸入欲參考的CSV檔案名稱

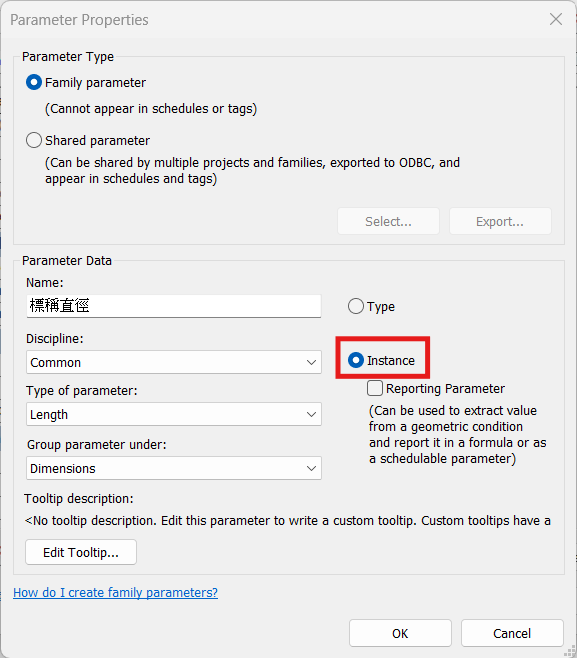

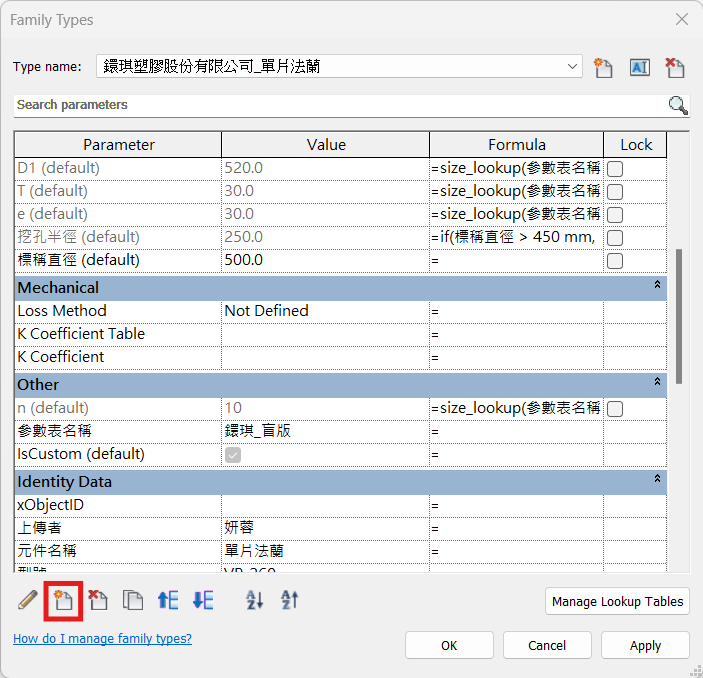

4. 點擊視窗下方的新增鍵，新增「標稱直徑」參數，作為讀取參數表中數值的依據，並勾選「Instance」

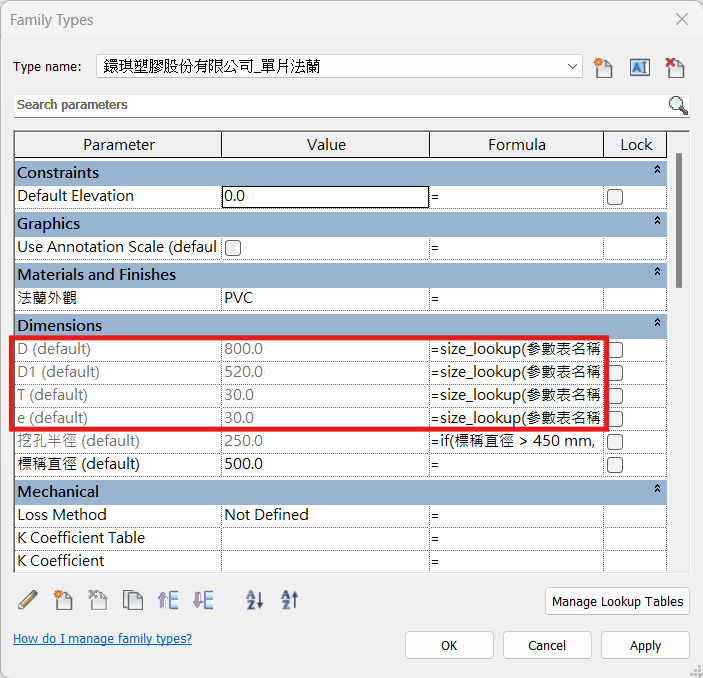

5. 若是新增的參數需要讀取參數表中對應欄位的數值，需要在公式欄位中填入「size_lookup(參數表名稱,“CSV檔案中的欄位名稱”,若CSV檔案未提供該尺寸對應的數值時可運算該值的公式,標稱直徑)」

Step 6: 設定元件的材質

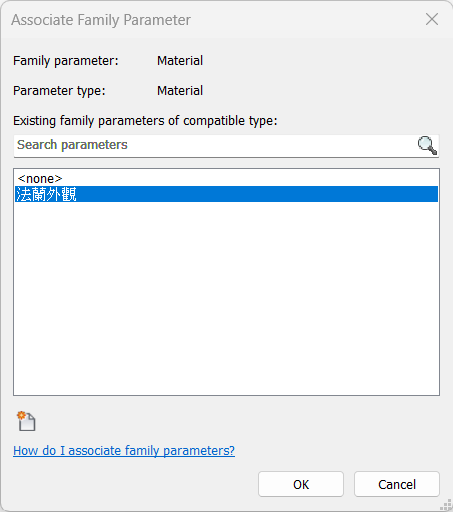

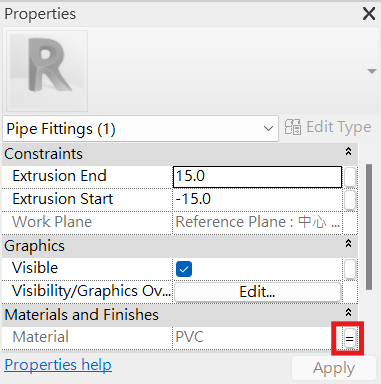

1. 依照型錄提供的材料資訊，新增材質於相對應的元件模型上，藉此在BIM模型中呈現更貼近現況的樣貌，先點擊欲上材質的管件輪廓，並於左方性質視窗中，找到材質欄位，點擊欄位末端的方框，呼叫材質性質視窗

2. 查看該視窗中顯示的材質名稱是否符合需求，若缺少適合的選項，則可以點及下方的新增紐自行新增符合需求的材質名稱，若沒有符合的材料名稱，則可點擊下方的新增鍵，自行新增需要的材質名稱。詳細方式可上一個非參數元件教學

Step 7: 新增管接點

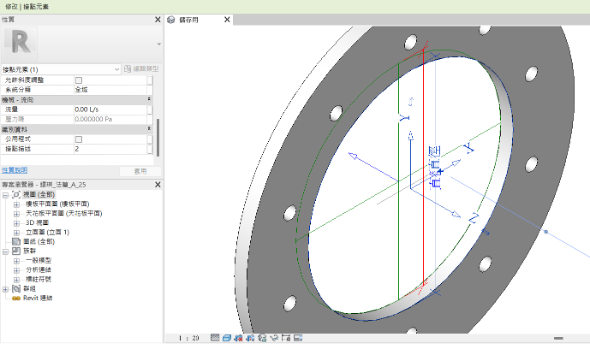

若是該設備有需要銜接管線的需求，點選「建立」頁籤中的接點功能，新增接點元素於銜接管線的平面處，接點元素的系統分類選擇「全域」，並於接點元素的接點描述欄位中，依序從1開始填入連接點ID，並可加入底線 _ ，接續填入管接點的用途或其他說明，如：「1_回水」。若是該管接點並沒有明確的用途，也可以只填ID，如：「1」。

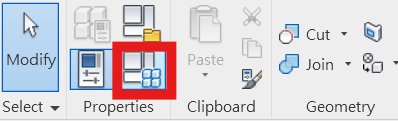

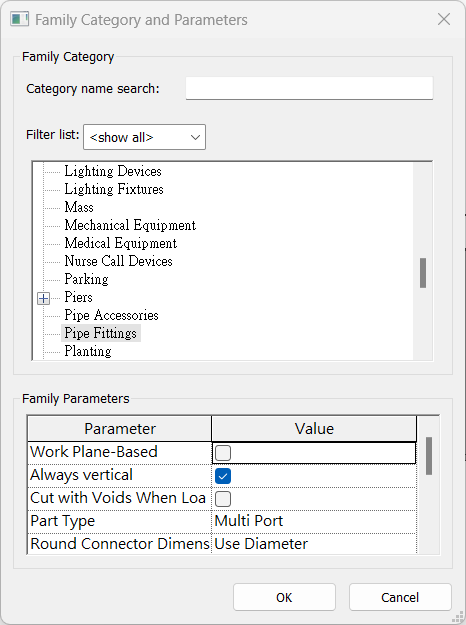

Step 8: 設定族群品類與參數

設定符合元件的分類，元件為彎頭或轉接頭類型：

• 品類選用「管配件」
• 族群參數中的「總是垂直」需勾選
• 組件類型依建置元件類性選擇適合的選項，如：彎頭
• 圓形接點標註需選擇「使用直徑」

元件為閥類或蓋元件：

• 品類選用「管附件」
• 族群參數中的「總是垂直」需勾選
• 組件類型依建置元件類性選擇適合的選項，如：閥-斷開為
• 圓形接點標註需選擇「使用直徑」

完成後，儲存成元件檔(.rfa)後，就可以至xModelDesigner執行上傳元件的功能。
