xModel Designer 使用指南 智慧網格
建立與編輯智慧網格
建立智慧網格
- 在Revit的工具分頁中，選擇xModel Designer，然後點擊「設計」項目中的「智慧網格」，開啟「智慧網格」視窗
- 點擊「網格清單」右上角的「新增網格」按鈕

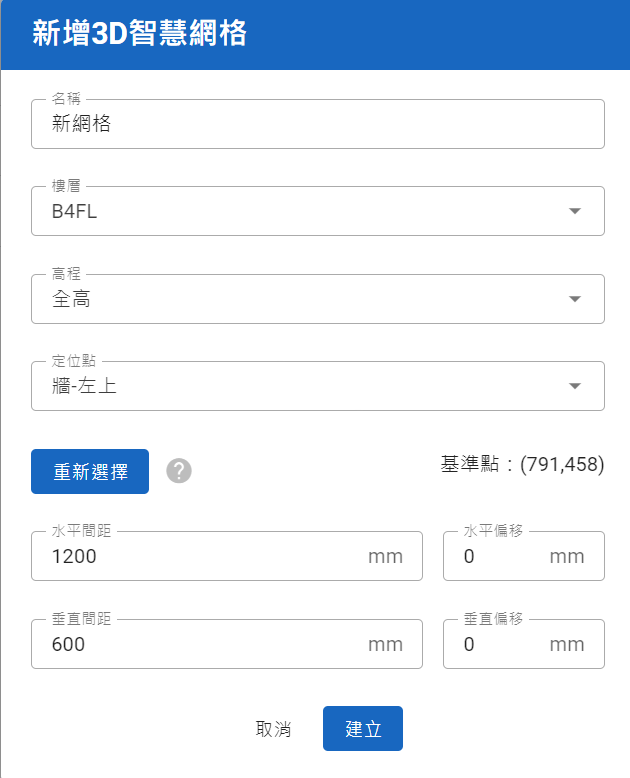

- 接著，在畫面中依序設定網格的參數：
- 網格名稱：以任意名稱替該網格命名
- 樓層：xModel Designer在正常情況下，可辨識您的模型樓層資訊，您可以選擇將網格配置在特定的樓層中
- 高程：在選定的樓層中，您可以視欲生成的系統模型的高程，選擇：
(1)「地板」(網格自該樓層樓地板由下而上生成
(2)「天花板」(網格自該樓層之上一樓層的樓地板由上而下生成
(3)「全高」(網格將自動填滿該樓層的高度)
- 厚度：若高程選擇「地板」或「天花板」，則需要設定網格的高度，一般以高架地板或(重型)天花板的淨高為設定值。若高程選擇「全高」，則不需設定厚度
- 定位點：網格生成的起始點及生成方向，可選擇「柱」的中間、右上或右下點為起始點，亦可選擇「牆」（兩牆的夾角）為起始點
- 基準點：「定位點」設定完畢後，將會顯示該定位點於模型中的座標（此為不可設定的參數）
- 水平間距/偏移量： 設定網格單元（也就是一個網格）的寬度，建議以高架地板或(重型)天花板的單元寬度為設定值。「偏移量」則允許以帶有正負值的偏移量決定網格是否需要自定位點的X軸進行偏移，以避免切割過多的高架地板或(重型)天花板單元
- 垂直間距/偏移量： 設定網格單元（也就是一個網格）的長度，建議以高架地板或(重型)天花板的單元長度為設定值。「偏移量」則允許以帶有正負值的偏移量決定網格是否需要自定位點的Y軸進行偏移，以避免切割過多的高架地板或(重型)天花板單元
注意：若選擇以「牆」作為定位點，則需連續選取兩道相交的牆，才能完成定位點的設定
使用智慧網格
- 點擊「眼睛」按鈕，可以在Revit模型中將視角定位在該網格上，能夠方便您迅速找到特定的網格位置
- 選擇「僅顯示」，可以在Revit模型中將該網格以外的「網格」和「樓層」設為隱藏，讓您更清楚地針對該網格與樓層進行後續設定作業
注意：刪除網格之後，與該網格相關的資料也將會一併被刪除。
