xModel Designer 使用指南 建立幹管

建立幹管

建立幹管

  1. 在Revit的工具分頁中，選擇xModel Designer，然後點擊「設計」項目中的「建立幹管」，開啟建立幹管功能視窗

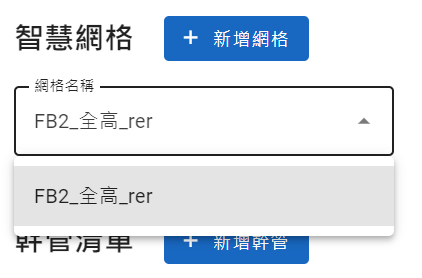

  2. 在「網格」的下拉式選單中，選擇要建立幹管的網格

    3. 注意：需要先建立一個智慧網格後才能夠建立幹管

  3. 在「幹管清單」中，點擊「＋新增幹管」按鈕，在「一般設定」中依序設定幹管參數：
  4. 在「幹管清單」中，點擊「＋新增幹管」按鈕，在「一般設定」中依序設定幹管參數：
  5. 接著，在新增幹管的畫面中，依序設定以下參數：
    • 幹管名稱：以任意名稱替該幹管命名
    • 系統類型：系統類型的選項與您目前正在使用的Revit專案樣板檔資訊同步，管線與其配件的模型顏色，將會依照系統類型而定
    • 管線型式：
      • (1) Pipe：圓管，以標稱直徑作為管線尺寸
      • (2) Duct：矩形管，以寬度及高度作為管線尺寸
      • (3) Cable tray：電纜架，以寬度及高度作為管線尺寸
    • 管線類型：管線類型的選項與您目前正在使用的Revit專案樣板檔資訊同步
    • 管線尺寸：尺寸參數項目會隨著管線型式而變化
    • 管線東西向高程(East-West)：設定此幹管在東西向座標軸上的高程
    • 管線南北向高程(North-South)：設定此幹管在南北向座標軸上的高程
    • 管線高程對齊方式：
      • (1) TOP (Top of pipe)
      • (2) COP (Center of Pipe)
      • (3) BOP (Bottom of Pipe)
  6. 在「區域參數」中，點擊「幹管生成範圍」右側的「編輯」按鈕，下方將會出現編輯工具：
    • 在編輯工具的左側選擇「新增」
    • 在編輯工具的右側，點擊「直線工具」，回到Revit模型畫面上之後，在智慧網格上點選一「直線」線段的起點與終點，即可畫出藍色的線段，可重複新增或連接不同的線段，即可作為幹管的管線生成範圍
    • 確認完畢後，按下鍵盤上的Esc鍵即可完成編輯

      • 若是需要刪除已選的範圍，請在編輯工具的左側選則「刪除」，就能以相同的方式刪除已選的（藍色）網格

  7. 在「預設元件」中，所顯示的管配件/附件，如彎頭、三通、四通等，以及其對應的尺寸資訊，皆與您目前正在使用的Revit專案樣板檔資訊同步

    8. 注意：若此處讀取的元件並不符合xModel Designer所需的「xObject元件」格式，您將會收到「無法生成管線」的提示訊息。此時，請利用「選擇」按鈕，前往xObject元件庫頁面，選擇相對應的xObject元件

    注意：目前尚無法在 xModel Designer中反向編輯Revit專案樣板檔的相關資訊，若需要編輯或變更「預設元件」的相關參數與指定元件，請至Revit專案樣板檔中進行修改

  8. 完成後上述步驟之後，點擊畫面下方的「生成幹管」，便可開始生成幹管
