xModel Designer 使用指南 消防系統(2D轉3D)

在AutoCAD中匯出平面參數檔

匯出平面參數說明

  1. 在AutoCAD 上方工具列中，進入「消防系統」頁籤

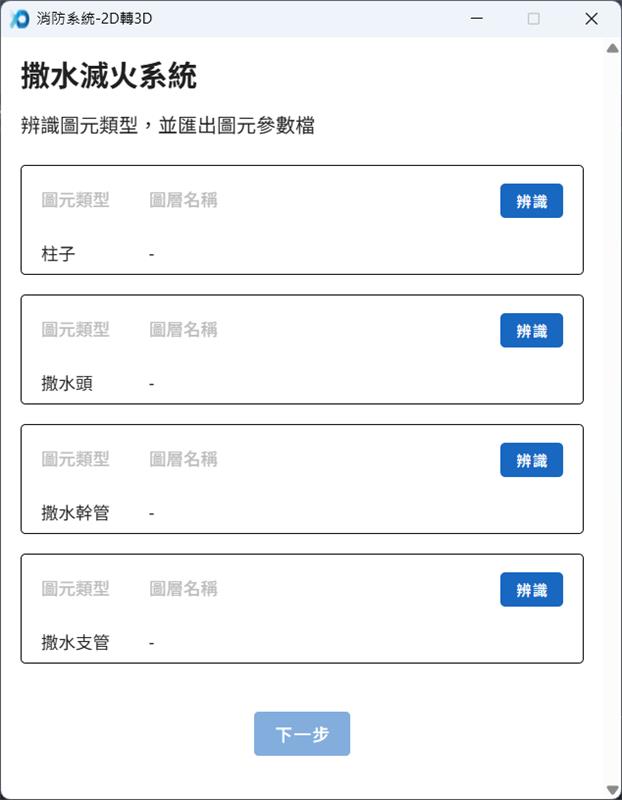

  2. 點擊「2D轉3D」→「撒水滅火系統」或「泡沫滅火系統」，開啟「消防系統-2D轉3Ｄ」功能視窗（如下圖）
  3. 依照表格中所列的項目，依序點擊「辨識」按鈕，然後在AutoCAD圖面中選取該項目的圖元

撒水滅火系統圖元辨識

注意：進行圖元辨識時，請點擊各個圖元項目的「辨識」按鈕，然後將滑鼠游標移至圖面上，在任一地方先點擊一次後，使游標變成選擇狀態（方框），才能開始選擇圖面上的相對應圖元。

在撒水滅火系統中，您須進行4種圖元的辨識：

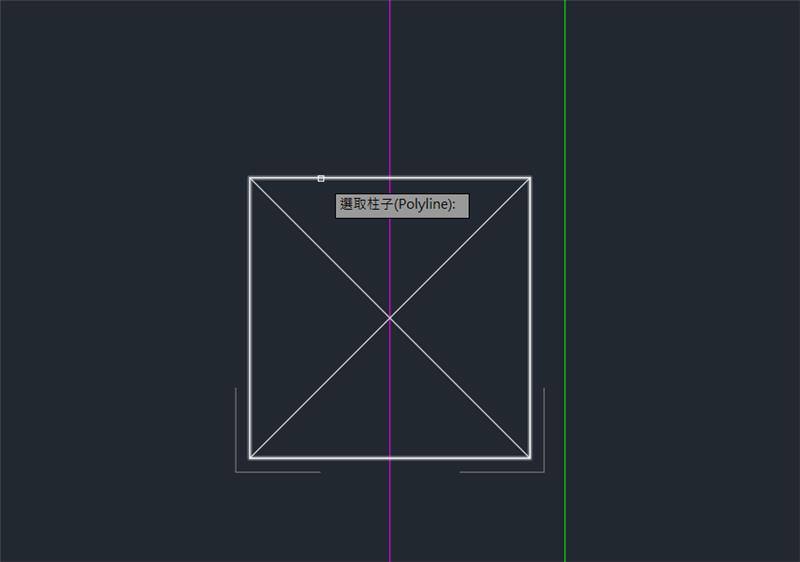

  1. 柱子：點擊圖元類型「柱子」的「辨識」按鈕，然後選擇圖面上的任一柱子圖元

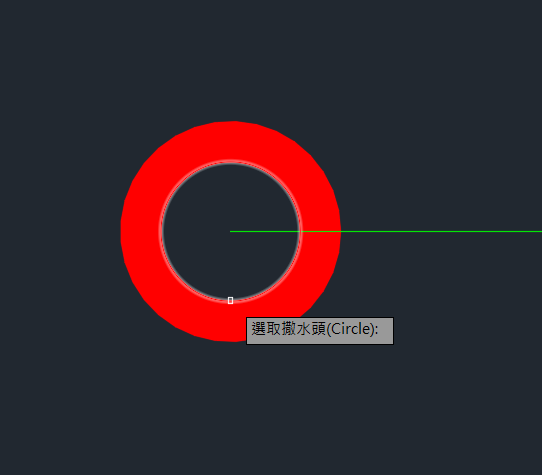

  2. 撒水頭：點擊圖元類型「撒水頭」的「辨識與匯出」按鈕，然後選擇圖面上的任一「撒水頭」

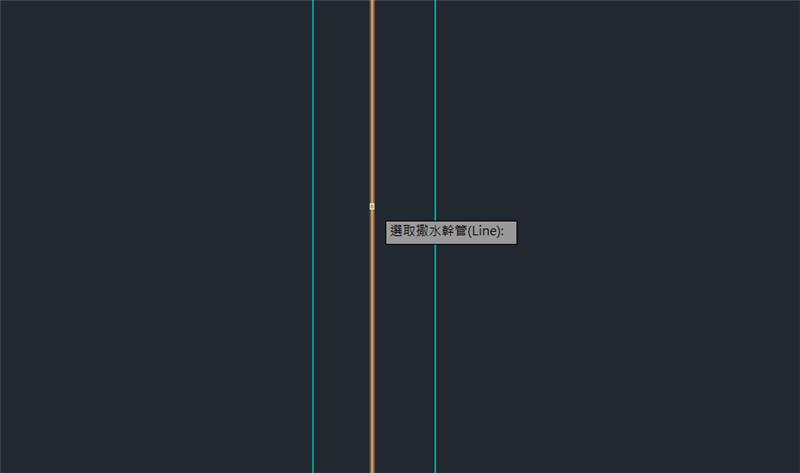

  3. 撒水幹管：點擊圖元類型「撒水幹管」的「辨識與匯出」按鈕，然後選擇圖面上的任一「撒水幹管」

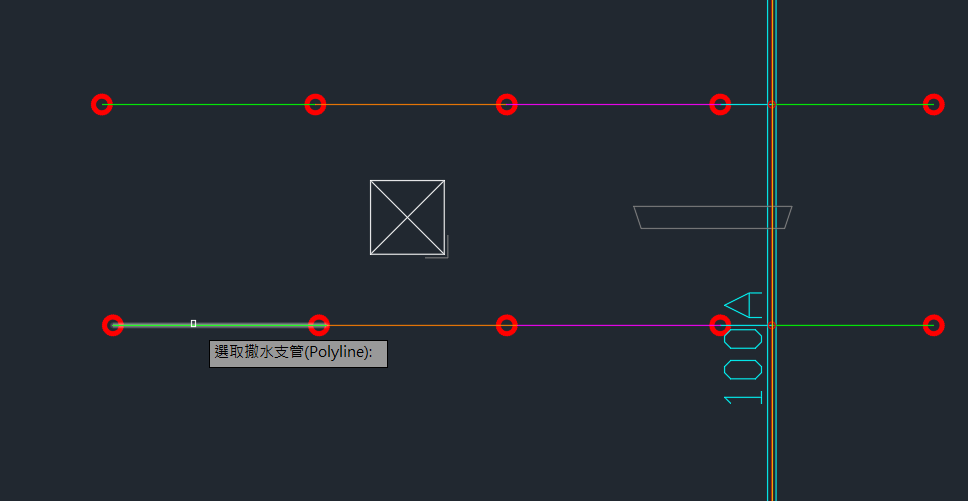

  4. 撒水支管：點擊圖元類型「撒水支管」的「辨識與匯出」按鈕，然後選擇圖面上的任一「撒水支管」
  5. 完成後，請點擊頁面下方的「下一步」按鈕

匯出圖元資料

完成圖元辨識之後，您需要繼續進行撒水群組的辨識設定：

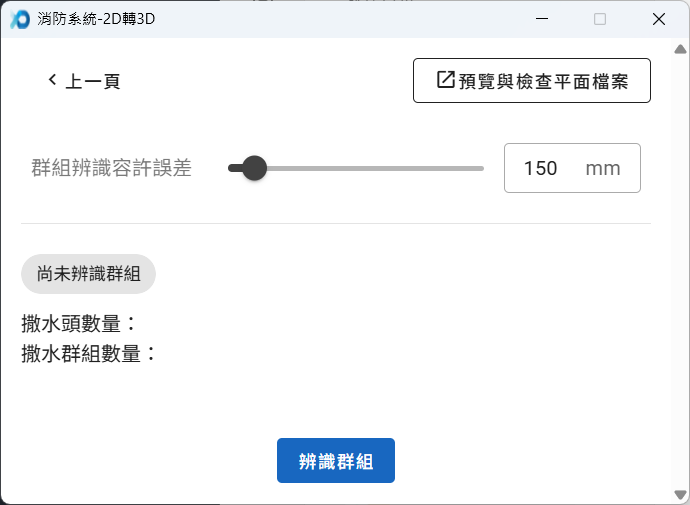

  1. 設定群組辨識容許誤差：圖面上代表支管的任意兩線段的距離若在此誤差值內，將會被分類為同一群組

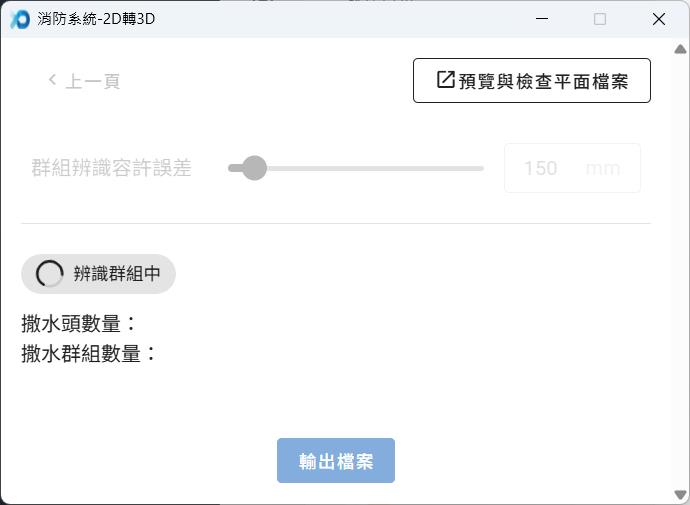

  2. 請點擊頁面下方的「辨識群組」，開始進行群組辨識

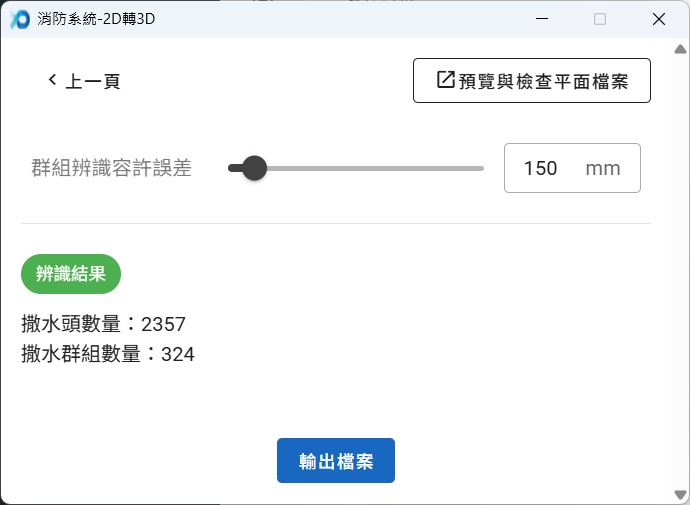

  3. 確認撒水頭數量與分組組數，確認無誤後，請點擊頁面下方的「輸出檔案」

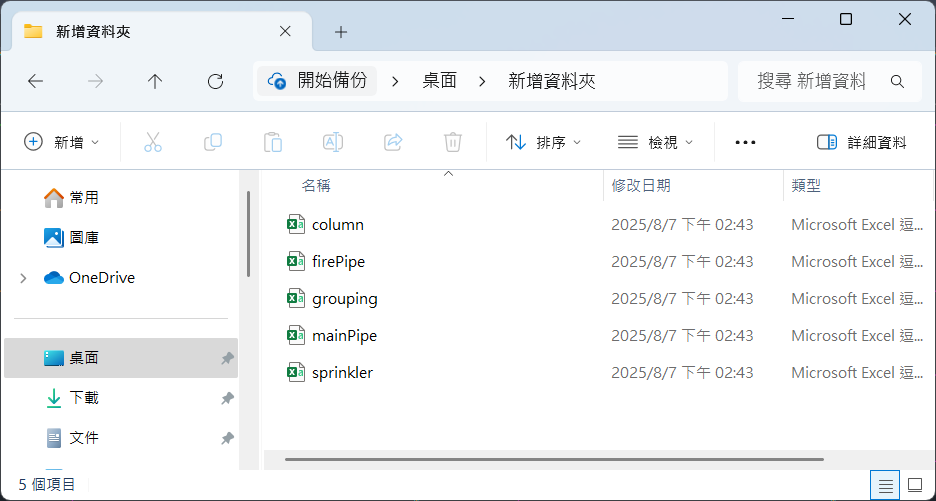

  4. 在指定資料夾中可以看到五種圖元(包含辨識後的群組Grouping圖元)的csv檔案，即已完成圖元的辨識與輸出作業
