xModel Designer 使用指南 消防系統(2D轉3D)

安裝xModel Designer Addin for AutoCAD

在AutoCAD上安裝xModel Designer Addin

🚀 Q. 為什麼要安裝xModel Designer Addin？

  • xModel Designer Addin是運行在AutoCAD應用程式中的xModel Designer外掛套件， 執行此套件，將能夠幫助您在所開啟的消防圖面上辨識並匯出圖元資料(.csv)，這些圖元資料將會在Autodesk Revit中被轉換為3D模型。

請您依照以下步驟完成xModel Designer Addin的安裝：

  1. 下載 xModel Designer Addin for AutoCAD
  2. 將所下載的壓縮檔(AutoCADFPPlugin.zip)解壓縮，獲得AutoCADFPPlugin資料夾
  3. 開啟Autodesk AutoCAD (2024版本以上)
  4. 在畫面中直接輸入「NETLOAD」

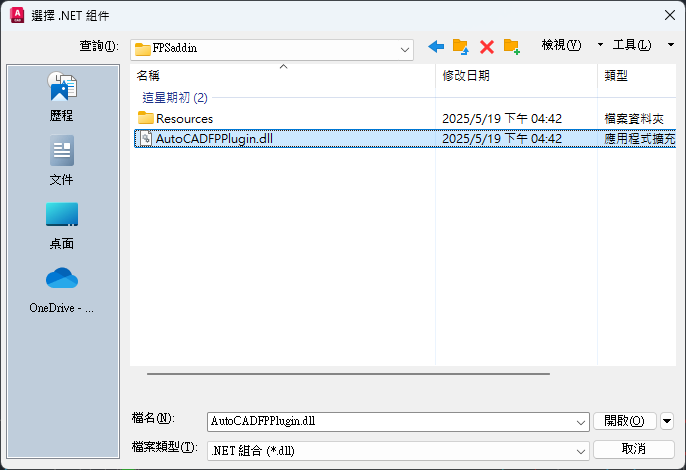

  5. 在「選擇.NET組件」的視窗中選擇AutoCADFPPlugin資料夾內的「AutoCADFPPlugin.dll」，並點擊「開啟」

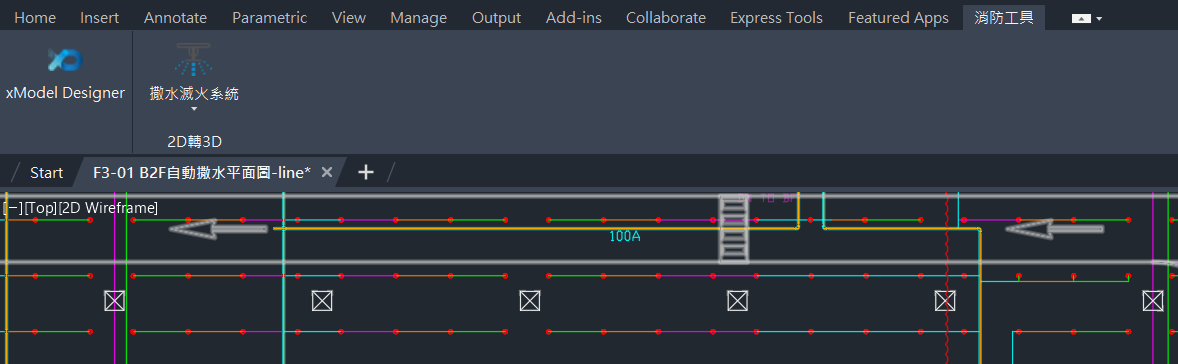

  6. 完成之後，您將會在AutoCAD的上方工具列中，看到「消防工具」頁籤，代表您已經順利安裝完畢
