xModel Designer 使用指南 自由生成

建立管線生成項目

自由生成的功能可以幫助您以「連接點與連接點」或「連接點與系統幹管」等方式， 指定進行欲生成管線的起迄點（起點與終點），並設定該管線的高程、材質、保溫層材質與厚度等參數， 再由xModel Designer的設計優化演算法為您快速搜尋並設計管線的路徑以及生成管線的3D模型。

建立管線生成項目

  1. 選擇xModel Designer，然後點擊「設計」項目中的「自由生成」，開啟自由生成功能視窗
  2. 在「批次生成清單」畫面中，點擊右上角的「＋新增生成項目」
  3. 選擇「配對生成模式」，共有以下6種模式：
    • 連接點與連接點：以單個連接點與單個連接點進行起訖點的配對
    • 連接點與管線段：以單個連接點與指定的任一管件進行起訖點的配對
    • 連接點與系統幹管：以單個或多個連接點與指定的系統幹管進行起訖點的配對
    • 管線段與管線段：以指定的任一管件與另一管件進行起訖點的配對
    • 管線段與系統幹管：以指定的任一管件與系統幹管進行起訖點的配對
    • 系統幹管與系統幹管：以指定的系統幹管與系統幹管進行起訖點的配對

一般設定

在「一般設定中」，您需要設定：

  1. 智慧網格：在「智慧網格」的下拉式選單中，選擇智慧網格名稱，作為此管線的生成範圍
  2. 系統類型：系統類型的選項與目前正在使用的Revit專案樣板檔資訊同步，管線與其配件的模型顏色，將會依照系統類型而定
  3. 管線類型：管線類型的選項與目前正在使用的Revit專案樣板檔資訊同步
  4. 設計演算法：當您選擇單次生成管線，您可以為每一次的管線生成選擇不同的演算法

配對設定

介面說明

在「配對設定」畫面中，畫面的左右兩側將會依照您選擇的管線生成模式，顯示特定的選項。若您選擇的管線生成模式是：

  1. 連接點與連接點：畫面左側為「選擇連接點」，右側亦為「選擇連接點」
  2. 連接點與管線段：畫面左側為「選擇連接點」，右側為「選擇管線段」
  3. 連接點與系統幹管：畫面左側為「選擇連接點」，右側為「選擇系統幹管」
  4. 管線段與管線段：畫面左側為「選擇管線段」，右側亦為「選擇管線段」
  5. 管線段與系統幹管：畫面左側為「選擇管線段」，右側為「選擇系統幹管」
  6. 系統幹管與系統幹管：畫面左側為「選擇系統幹管」，右側亦為「選擇系統幹管」

新增連接點

  1. 點擊「＋新增連接點」按鈕，自由生成的視窗將會暫時消失，您將回到Autodesk Revit的模型中， 以滑鼠游標點選模型上的連接點，確認後按下鍵盤Esc鍵，將其加入至「選擇連接點」的清單中

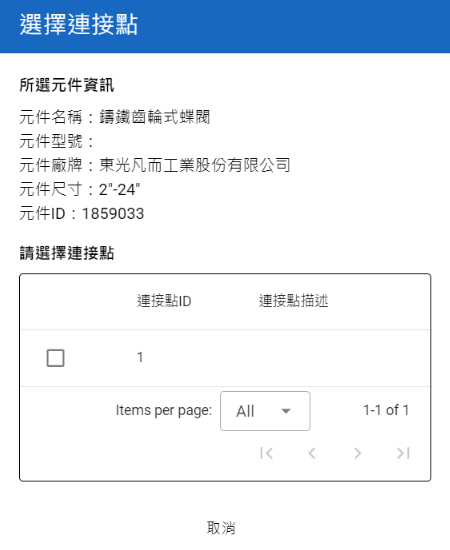

  2. 在新增連接點時，因為模型元件上的連接點通常都很小，不容易被滑鼠游標瞄準，若您無法直點選到模型上連接點，而是點擊到設備或管的模型元件， 此時將會跳出一個工具視窗，此視窗畫面將會顯示該設備或管線上的所有連接點項目，您可以直接在此選擇欲新增的連接點

新增管線段

點擊「＋新增管線段」按鈕，自由生成的視窗將會暫時消失，您將回到Autodesk Revit的模型中，以滑鼠游標點選模型上任意的管元件， 確認後按下鍵盤Esc鍵，將其加入至「選擇管線段」的清單中

選擇系統幹管

「選擇系統幹管」的清單中將會顯示屬於您在「一般設定」中所選的智慧網格內的所有幹管名稱，請點擊幹管名稱前的方框進行勾選。

設計參數設定

在完成指定欲生成管線項目的起訖點(A-B)之後，您除了可以透過「xRule 知識經驗資料庫」寫入規則，直接指定特定條件或屬性的系統管線設定參數， 例如管線的高程、材質、保溫層材質與厚度。您也可以在Auto Routing畫面下方的區塊中，針對「群組管線」和「起訖點之間的連接管線」兩種類型的管 線進行參數設定。

群組管線設定

在「群組管線設定」中，設定的參數有：

  1. 群組名稱：您需要替此群組命名，以方便在多個群組管線生成項目中辨別此群組
  2. 高程：設定此系統管線的最低高程，單位為公釐（mm）
  3. 管線類型：管線類型的選項與您目前正在使用的Revit專案樣板檔資訊同步
  4. 預留管延伸方向：代表此群組管線的終端連接點方向，可選擇X或Y方向
  5. 群組共用支管與任一連接點的最短距離：此群組中各個連接點將會連接至一共用支管，此支管與任一個連接點至少需保持的距離
  6. 保溫層：設定管線保溫層的材質與厚度，厚度的單位為公釐（mm）
  7. 管線顏色：此顏色是依照管線類型指定該系管線在Autodesk Revit上所顯示的管件顏色，在此處無法變更。若您需要變更管線顏色，請回到Revit專案樣板資訊中進行編輯

連接管線設定

在「連接管線設定」中，設定的參數有：

  1. 起始點（無法在此設定）：將顯示您在「配對設定」左側畫面清單中勾選的連接點/管線段/系統幹管，將會作為起始點
  2. 結束點（無法在此設定）：將顯示您在「配對設定」右側畫面清單中勾選的連接點/管線段/系統幹管，將會作為結束點
  3. 管線類型：管線類型的選項與您目前正在使用的Revit專案樣板檔資訊同步
  4. 進入方向：若您的起始點類型為「連接點」，結束點類型為「管線段」或「系統幹管」，則您可以選擇此管線進入終點管元件的方向為「上方」、「下方」、「側邊」
  5. 保溫層：設定管線保溫層的材質與厚度，厚度的單位為公釐（mm）
  6. 管線顏色：此顏色是依照管線類型指定該系管線在Autodesk Revit上所顯示的管件顏色，在此處無法變更。若您需要變更管線顏色，請回到Revit專案樣板資訊中進行編輯
  7. 完成設定之後，按下儲存按鈕，將此項目儲存到批次生成清單中
